Теплообменный агрегат, где греющей средой выступает вода с более высокой температурой, а обогреваемая среда – вода с более низкой температурой, называется водоводяной подогреватель ВВП. Применяется ВВП в системах отопления и водоснабжения общественных, комунально-бытовых и других различных зданий. Теплоносителем, как упоминалось выше, является вода, поступающая в такую систему из промышленной магистрали ТЭЦ. Водоводяной подогреватель ВВП также с успехом применяют в системах, где необходимо, напротив, охлаждение жидкости.

Зависимо от конструкции теплообменника, водоводяные подогреватели делятся на два типа:

• Пластинчатые – в них используются стянутые в пакет пластинки из латуни, меди или гофрированной стали;
• Кожухотрубные – подогреватели, в которых холодный теплоноситель движется по тонким трубкам, а горячий – по межтрубному пространству.

Теплообменники последнего типа более распространены в силу того, что их конструкция позволяет удовлетворить потребности многочисленных сфер промышленности в выполнении условий эксплуатации и выдержать все тепловые нагрузки. Водоводяной подогреватель ВВП составляется в блоки из секций длиной от 2 м до 4 м, которые соединяются между собой калачами и переходниками при помощи фланцевого крепления. Из-за подобного строений еще их называют секционными подогревателями. Каждая секция стандартного ВВП представляет собой неразборной бойлер, состоящий из кожуха (корпуса), который изготавливается из стальной трубы без швов, внутри которого находятся латунные трубки, развальцованные с обоих концов в трубные доски. Последние же, в свою очередь, крепятся к корпусу при помощи фланцев.

Количество трубок в трубной системе, площадь теплообменной поверхности, а, следовательно, и мощность водоводяного подогревателя ВВП изменяется в соответствие с диаметром корпуса. Обычно трубки для теплообменников изготавливаются из латуни, но возможны варианты из нержавеющей стали.

В трубной системе и межтрубном пространстве вода движется с разными скоростями и это снижает коэффициент теплопередачи. Общая площадь сечения межтрубного пространства всегда больше, чем общая площадь сечения трубок, поэтому их располагают максимально близко друг к другу. Для того чтобы уравнять скорости двух теплоносителей, в трубки направляют меньший объем воды, а в межтрубное пространство – больший. Таким образом, сравнивая скорости движения воды, обеспечивают достаточно высокий коэффициент теплопередачи. Такие агрегаты называют скоростными водоподогревателями.

В процессе эксплуатации водоводяной подогреватель ВВП, как и любой другой теплообменник, работающий с водой, загрязняется, его трубки забиваются накипью, образуется осадок, при этом эффективность установки снижается. Для восстановления должного уровня теплопередающей способности водоводяной подогреватель следует чистить или даже ремонтировать. Очистку можно производить методом промывки, добавляя при этом химические реагенты, растворяющие отложения, либо механически, снимая отложившиеся слои. В случае поломки трубок их легко заменить благодаря конструкции подогревателя с использованием фланцевых соединений, что, к тому же, упрощает и плановые чистки.

Производство водоводяных подогревателей ВВП это сложный высокотехнологический процесс, во время которого должны выполняться все требования ГОСТа, нормы безопасности, а материалы соответствовать мировым стандартам. Только соблюдая должным образом все условия можно гарантировать эффективность, безопасность, надежность и долговечность работы водоводяного подогревателя ВВП. Срок работы такого агрегата определяется 25 годами.

Скоростной водоподогреватель

Скорости движения воды по трубкам и в межтрубном пространстве в идеале должны быть одинаковы, чтобы обеспечить высокий коэффициент теплопередачи. Общая площадь сечения трубок всегда будет меньше общей площади сечения межтрубного пространства, поэтому трубки размещают с максимально возможной плотностью. Для уравнивания скоростей внутрь трубок направляют меньший расход воды, а в межтрубное пространство — больший. Таким образом, скорости движения воды в теплообменниках ПВВ обеспечивают высокий коэффициент теплопередачи. Поэтому эти устройства называют скоростными водоподогревателями.

Устройство и схема

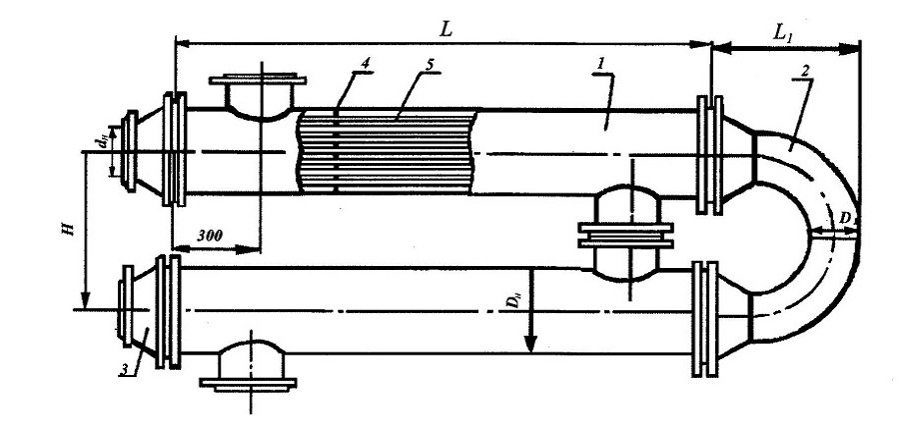

Секционные водоводяные подогреватели составляются из секций кожухотрубных теплообменников ПВ, соединённых в блоки посредством калачей, фланцев и переходов. Количество блоков определяется параметрами требуемой теплопроизводительности. Каждая секция представляет собой неразборный бойлер, который состоит из корпуса, теплообменика и трубной доски.

Корпусом подогревателей водо-водяных систем теплоснабжения с трубкой из латуни служит труба, изготовленная из углеродистой стали, бесшовная или прямошовная.

Тепловой поток секции определён при условиях:

• скорость нагреваемой среды - 1 м/с;
• расход среды в трубном пространстве равен расходу среды в межтрубном пространстве;
• перепад температуры в подогревателе по нагреваемой и греющей среде - 45°С;
• среднелогарифмический температурный перепад - 10°С.

Резюмируем. Водоподогреватель служит для нагрева воды поступающей от Водоканала (в нашем случае) путём обогрева её водой, поступающей от тепловых сетей. Т.е. если параметры поступающей воды от тепловых сетей занижены, то вода в кране подачи горячей воды будет равна входящим параметрам по теплу. Т.е. "бойлер" не отвечает за состояние отопления в многоквартирном жилом доме во многих случаях устройства такой системы во многих многоэтажках Павлодара.
